Cấu tạo của bơm màng khí nén
Máy bơm màng khí nén là sản phẩm được nhiều doanh nghiệp tin tưởng và lựa chọn nhờ hội tụ nhiều ưu điểm nổi bật. Thế nhưng không phải khách hàng nào cũng hiểu rõ về cấu tạo máy bơm màng khí nén. Vì vậy, GODO Việt Nam xin chia sẻ đầy đủ về cấu tạo của máy bơm màng khí nén thông qua bài chia sẻ dưới đây nhé!
Về cơ bản cấu tạo của máy bơm màng khí nén bao gồm các bộ phận như: Màng bơm, bi và đế bi, trục liên kết, ống dẫn trên và ống dẫn dưới, thân van khí, bộ phận giảm thanh, ốp trụ. Máy bơm màng khí nén là sản phẩm có cấu tạo đơn giản, dễ dàng sử dụng, tháo lắp cũng như bảo trì, bảo dưỡng hiệu quả.
Qua bài viết chia sẻ về cấu tạo chi tiết máy bơm màng khí nén mà chúng tôi chia sẻ ở trên, hy vọng cũng đã cung cấp nhiều thông tin hữu ích mà các Quý doanh nghiệp đang tìm hiểu. Mọi thắc mắc và cần tư vấn, hỗ trợ hãy liên hệ ngay với chúng tôi để được hỗ trợ và tư vấn qua hotline 0969928169.
Thân bơm
Thân bơm là bộ khung bao bọc toàn bộ các chi tiết bên trong như buồng khí, màng bơm, trục và van bi, có nhiệm vụ chống va đập, bảo vệ linh kiện khỏi tác động môi trường và áp suất khí nén. Thân bơm thường được thiết kế gồm hai nửa đối xứng, liên kết bằng bulông chắc chắn, giúp việc tháo lắp và bảo trì thuận tiện. Kết hợp cùng màng bơm, thân bơm tạo thành buồng chứa để tiếp nhận và vận chuyển chất lỏng trong quá trình hoạt động.
Tùy theo mục đích sử dụng, thân bơm được chế tạo từ nhiều vật liệu khác nhau như nhôm, gang, inox và nhựa kỹ thuật. Trong đó, nhôm có ưu điểm nhẹ, giá thành thấp, phù hợp ứng dụng thông thường; gang cứng cáp, chịu mài mòn tốt, thích hợp môi trường công nghiệp nặng; inox (SS304, SS316) có khả năng chống gỉ, chịu axit và hóa chất mạnh; còn nhựa kỹ thuật như PP, PVDF, PTFE (Teflon) siêu nhẹ, cách điện tốt, chống ăn mòn vượt trội, chuyên dùng để bơm axit, kiềm và dung môi.
Một số loại thân bơm phổ biến hiện nay gồm thân bơm inox, thân bơm hợp kim nhôm, thân bơm PVDF, thân bơm nhựa PP và thân bơm Gang.
Màng bơm (Diaphragm) là gì?
Màng bơm là bộ phận quan trọng nhất của máy bơm màng khí nén, quyết định trực tiếp đến khả năng hút – đẩy và hiệu suất vận hành của bơm. Nếu không có màng bơm, máy bơm màng không thể hoạt động.
Về cấu tạo, màng bơm có dạng đĩa tròn, lõm ở giữa, được liên kết với trục trung tâm bằng bu lông. Trong quá trình vận hành, hai màng bơm đối xứng hoạt động luân phiên, phối hợp cùng hệ thống van để tạo lực hút và đẩy chất lỏng. Đồng thời, màng bơm giúp ngăn cách hoàn toàn khí nén và chất bơm, đảm bảo không rò rỉ, an toàn cho quá trình sử dụng.
Các chất liệu màng bơm phổ biến
Hiện nay, màng bơm máy bơm màng khí nén được sản xuất từ nhiều vật liệu khác nhau, phù hợp với từng loại lưu chất và điều kiện làm việc:
- PTFE (Teflon): Chịu hóa chất ăn mòn và nhiệt độ cao, độ bền tốt, thường dùng cho hóa chất mạnh, dung môi, thực phẩm.
- Super Teflon: Khả năng chịu nhiệt và hóa chất rất cao, màu trắng, phù hợp môi trường khắc nghiệt.
- Santoprene: Dẻo dai, chống mài mòn tốt, chịu nhiệt khoảng 80C, phù hợp bơm sơn đặc, keo đặc.
- EPDM: Phù hợp với nước, dung môi nhẹ và hóa chất loãng.
- NBR (Buna-N): Chịu dầu mỡ tốt, thường dùng bơm dầu, nước có lẫn dầu.
- Polyether: Thường dùng trong ngành thực phẩm, nước giải khát, chịu nhiệt khoảng 100C.
- Cao su xanh: Ứng dụng cho bùn, nước thải trung tính, sơn, keo, chịu nhiệt khoảng 60C.
Màng bơm
Lưu ý khi sử dụng màng bơm khí nén
Màng bơm là bộ phận dễ hao mòn và cần thay thế định kỳ, vì vậy để tăng tuổi thọ và tránh gián đoạn sản xuất, cần lưu ý:
- Lựa chọn chất liệu màng bơm phù hợp với lưu chất cần bơm.
- Khi cấp khí nén, mở van từ từ, tránh tăng áp đột ngột gây rách hoặc hỏng màng.
- Thường xuyên vệ sinh, kiểm tra và bảo dưỡng màng bơm, đặc biệt sau thời gian dài vận hành.
>>> Xem thêm: Bảng giá bơm màng khí nén
Buồng khí (Air Chamber) và van khí (Air Valve)
Buồng khí (Air Chamber) và van khí (Air Valve) là hai bộ phận cốt lõi quyết định khả năng vận hành của bơm màng khí nén.
Buồng khí nằm phía sau màng bơm, có nhiệm vụ tiếp nhận và phân phối khí nén từ van khí để tạo áp lực đẩy màng bơm chuyển động qua lại. Bơm được thiết kế với hai buồng khí đối xứng, hoạt động luân phiên theo nguyên lý “một bên nạp khí – một bên xả khí”, sau đó đảo chiều ở chu kỳ tiếp theo. Nhờ đó, trục và màng bơm dịch chuyển liên tục, tạo lực hút – đẩy chất lỏng ổn định mà không cần động cơ điện hay cơ cấu quay.
Van khí là bộ phận trung tâm điều phối luồng khí nén, đảm bảo khí được cấp đều và luân phiên vào hai buồng khí trái – phải. Van khí thường gồm spool valve (thanh trượt điều hướng khí) và pilot valve (van phụ hỗ trợ đóng/mở chính xác), giúp bơm vận hành nhịp nhàng, liên tục. Hệ thống van khí thường có thiết kế khép kín, không cần bôi trơn, hạn chế kẹt khí và thuận tiện cho việc tháo lắp, bảo trì.

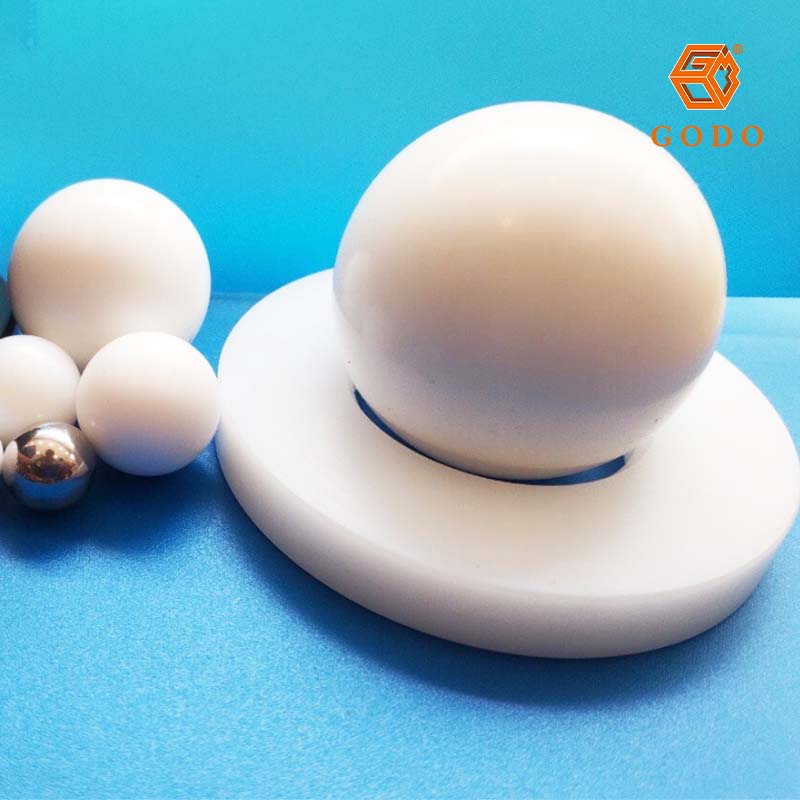

Van 1 chiều, bi và đế bi
Van 1 chiều, bi và đế bi trong máy bơm màng khí nén là các bộ phận quan trọng giúp kiểm soát dòng chảy và đảm bảo bơm hoạt động ổn định, hiệu quả.
Van 1 chiều (check valve) có nhiệm vụ ngăn chất lỏng chảy ngược, đảm bảo lưu chất chỉ di chuyển từ đầu hút đến đầu xả, nhờ đó duy trì áp suất ổn định cho bơm. Trên mỗi máy bơm màng khí nén, mỗi đầu hút và đầu xả đều được trang bị van vào và van ra, tổng cộng 4 van. Hiện nay có hai loại van phổ biến: van bi với cấu tạo đơn giản, thường dùng cho chất lỏng thông thường; và van đĩa (flapper valve), phù hợp với chất có độ nhớt cao hoặc chứa hạt rắn.

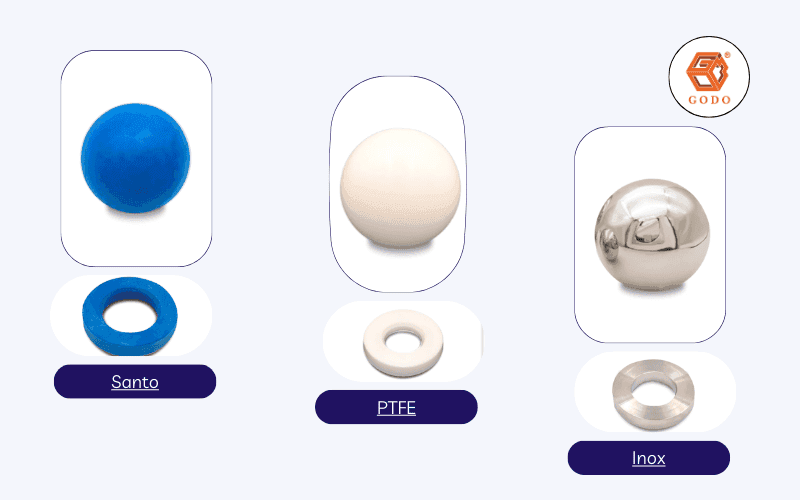

Bi và đế bi có thể ví như những “chốt cửa” của máy bơm màng khí nén. Chúng hoạt động tương tự van một chiều, kiểm soát quá trình hút và xả chất lỏng, phối hợp nhịp nhàng với màng bơm để đảm bảo dòng chảy đúng hướng. Bi và đế bi được sản xuất từ nhiều vật liệu khác nhau như Santo, cao su, PTFE, inox 304. Việc lựa chọn chất liệu phù hợp cần căn cứ vào tính chất lưu chất và điều kiện làm việc, nhằm đảm bảo độ bền, khả năng kín khít và hiệu quả vận hành lâu dài của máy bơm.

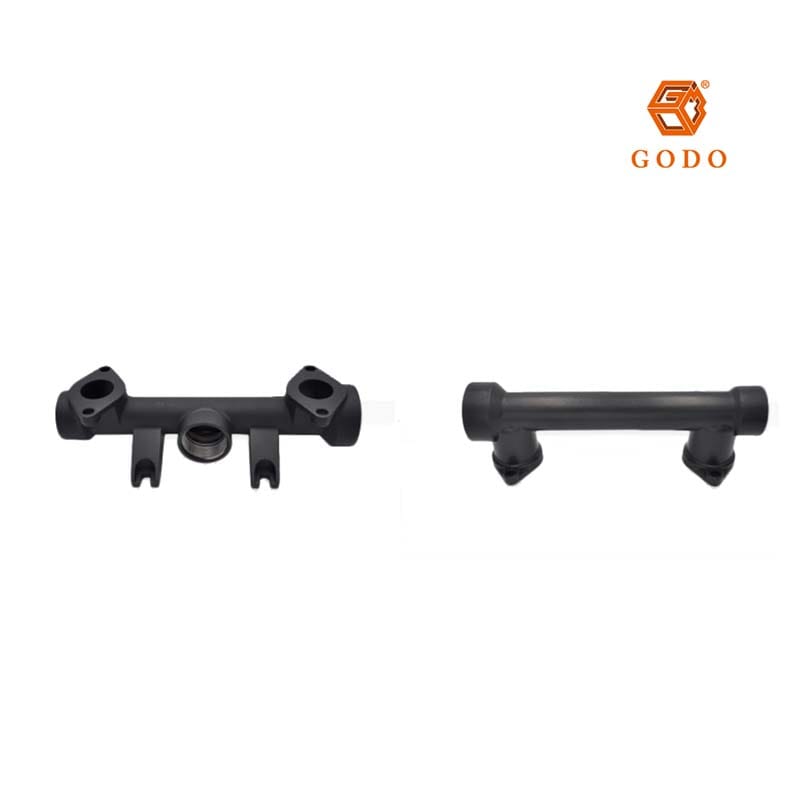

Cổng hút và cổng xả (Inlet/Outlet)
Trục bơm (Shaft / Rod)
Trục bơm (Shaft / Rod) là bộ phận đóng vai trò “xương sống” của máy bơm màng khí nén, có nhiệm vụ liên kết và truyền chuyển động qua lại giữa hai màng bơm. Nhờ trục liên kết, lực đẩy từ buồng khí bên này được truyền ổn định sang màng bên kia, giúp hai màng hoạt động đồng bộ, nhịp nhàng trong suốt quá trình hút – đẩy chất lỏng.
Bộ phận này thường được chế tạo từ thép không gỉ hoặc hợp kim cứng, có khả năng chịu lực tốt, chống mài mòn cao và đảm bảo cân bằng cho toàn bộ máy khi lắp ráp và vận hành liên tục.
Bộ phận giảm thanh
Bộ phận giảm thanh được gắn tại đầu xả khí của máy bơm màng khí nén, có vai trò hạn chế và giảm tối đa tiếng ồn phát sinh khi khí nén thoát ra trong quá trình vận hành. Đây là một bộ phận quan trọng, giúp máy hoạt động êm ái hơn, mang lại sự thoải mái cho người sử dụng và phù hợp với các môi trường yêu cầu độ ồn thấp như nhà xưởng kín, phòng thí nghiệm hay xưởng thực phẩm.
Hiện nay, hầu hết các dòng bơm màng khí nén đều được tích hợp sẵn bộ giảm thanh hoặc có thể lắp thêm để đảm bảo vận hành ổn định và ít tiếng ồn.
Các phụ kiện đi kèm khác
Bên cạnh những bộ phận chính, bơm màng còn được trang bị nhiều phụ kiện quan trọng như:
- Ron (gasket): Lắp đặt tại các vị trí ghép nối, giúp tăng độ kín, hạn chế tối đa tình trạng rò rỉ chất bơm.
- Bulong, đai ốc: Dùng để liên kết hai nửa thân bơm và cố định chắc chắn các chi tiết bên trong.
- Vòng đệm (seal): Có tác dụng giảm rung, hấp thụ chấn động và tăng khả năng làm kín tại các điểm tiếp xúc.
Máy bơm màng khí nén là thiết bị công nghiệp có cấu tạo từ nhiều bộ phận khác nhau. Mỗi một bộ phận đều có những chức năng, nhiệm vụ riêng biệt. Chỉ cần một bộ phận gặp trục trặc thì cả hệ thống máy bơm màng khí nén sẽ ngưng hoạt động.
Ưu điểm nổi bật của máy bơm màng khí nén
Máy bơm màng khí nén (AODD) hoạt động theo nguyên lý đặc biệt sử dụng khí nén tác động lên màng bơm, mang lại hiệu quả cao và độ an toàn vượt trội trong quá trình vận hành. Dòng bơm này có khả năng tự mồi tốt, chạy khô không sinh nhiệt, cho phép bơm đa dạng chất lỏng từ nước, hóa chất, bùn, sơn đến các chất lỏng độ nhớt cao, tỉ trọng lớn hoặc có hạt rắn mà không làm biến dạng vật liệu bơm.
Màng bơm thường được chế tạo từ các vật liệu nhựa kỹ thuật đặc biệt (PTFE, Santoprene, Viton…), có khả năng chống ăn mòn và chịu được hầu hết các loại hóa chất, kể cả axit, kiềm, Javen hay hóa chất độc hại, dễ cháy nổ. Nhờ cơ chế vận hành bằng khí nén, bơm không tạo tia lửa, rất phù hợp cho môi trường yêu cầu độ an toàn cao như hóa chất, xăng dầu, sơn, mực in.
Máy bơm màng khí nén có thiết kế kín, không cần phớt làm kín, hạn chế tối đa rò rỉ. Khi áp suất đầu xả lớn hơn hoặc bằng áp suất khí cấp, bơm có khả năng tự ngắt để bảo vệ hệ thống, đảm bảo an toàn cho người vận hành. Ngoài ra, công nghệ van khí giúp màng bơm hoạt động nhịp nhàng, ổn định, cho dòng chảy đều và ít gây lực cắt, phù hợp với các chất lỏng nhạy cảm.
Bên cạnh đó, bơm màng có kết cấu đơn giản, dễ lắp đặt, tháo lắp và di chuyển. Linh kiện phổ biến, dễ tìm, chi phí bảo trì – thay thế thấp và tuổi thọ cao do mức độ mài mòn thấp. Máy còn có thể bơm trộn hai loại chất lỏng, đáp ứng tốt nhiều nhu cầu trong sản xuất công nghiệp.
