Máy bơm màng GODO và các kiểu kết nối với hệ thống bơm
Máy bơm màng GODO là một loại bơm thể tích hoạt động bằng khí nén hoặc điện, có khả năng vận chuyển đa dạng chất lỏng từ dung dịch loãng đến những loại có độ nhớt cao, thậm chí có chứa hạt rắn. Với cấu trúc linh hoạt và khả năng tự mồi, bơm màng GODO ngày càng được ưa chuộng trong nhiều lĩnh vực như hóa chất, thực phẩm, mỹ phẩm, dược phẩm và xử lý nước thải.
Tuy nhiên, để hệ thống bơm hoạt động ổn định và an toàn, phần kết nối giữa máy bơm và đường ống dẫn chất lỏng cần được đặc biệt quan tâm. Việc chọn đúng kiểu kết nối không chỉ ảnh hưởng đến hiệu suất vận hành, tuổi thọ thiết bị, mà còn liên quan đến vệ sinh, an toàn và khả năng đáp ứng tiêu chuẩn kỹ thuật của từng ngành nghề.
Các dạng kết nối phổ biến của máy bơm màng GODO
Hiện nay, ba kiểu kết nối phổ biến nhất trên máy bơm màng gồm:

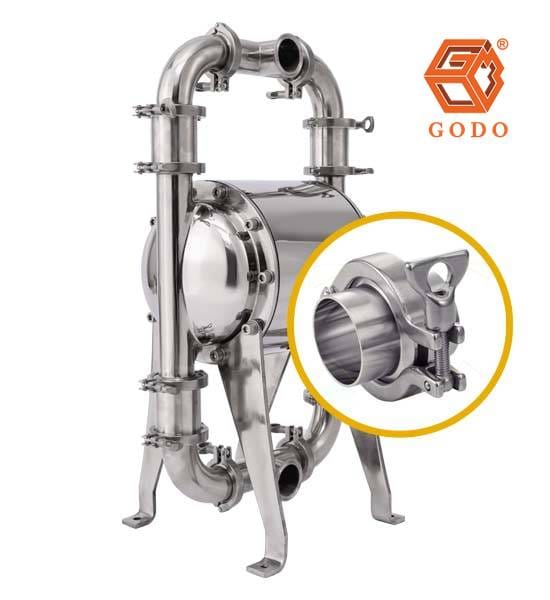

1. Kết nối Clamp (Kẹp)
Đặc điểm:
- Dạng kết nối này sử dụng một vòng kẹp inox để giữ chặt hai đầu ống hoặc thiết bị, với ron silicone hoặc PTFE đặt ở giữa để đảm bảo độ kín.
- Thiết kế đơn giản, dễ tháo lắp và dễ vệ sinh.
Ứng dụng: Được ưa chuộng trong các ngành yêu cầu vệ sinh cao như:
- Thực phẩm & đồ uống: sữa, nước ép, bia, dầu ăn,…
- Dược phẩm: nguyên liệu hoạt chất, dung dịch tiêm.
- Mỹ phẩm: kem dưỡng, tinh dầu, gel rửa tay,…
Các mã máy bơm màng GODO kết nối Clamp:
- QBW3-25, QBW3-40, QBW3-50, QBW3-80
- DBW3-25, DBW3-40, DBW3-50, DBW3-80
Ưu điểm:
- Dễ dàng tháo lắp để vệ sinh hoặc kiểm tra thiết bị.
- Rất phù hợp với môi trường sạch sẽ và tiệt trùng.
- Tiết kiệm thời gian và chi phí bảo trì.
Nhược điểm:
- Không phù hợp cho hệ thống áp suất cao.
- Dễ bị rò rỉ nếu không lắp đúng cách hoặc ron bị mòn.
>>>> Xem thêm: https://bommanggodo.com/may-bom-mang-thuc-pham/

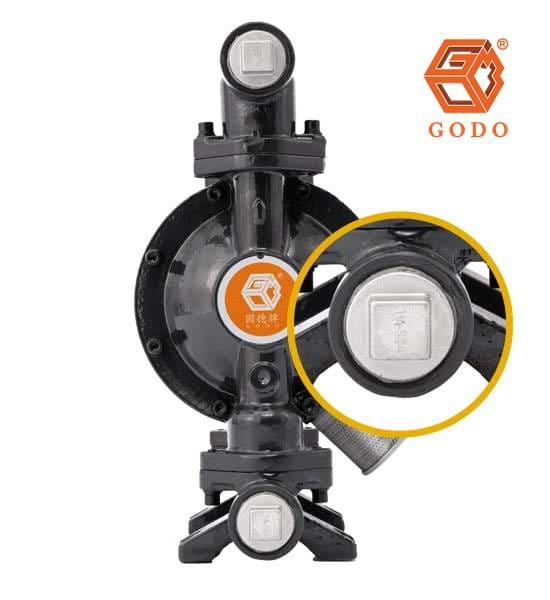

2. Kết nối Ren
Đặc điểm:
- Dùng các đầu ren xoắn để siết chặt giữa ống và máy bơm.
- Phổ biến nhất là loại ren ngoài bằng nhựa hoặc kim loại.
Ứng dụng: Rất linh hoạt, có mặt trong hầu hết ứng dụng công nghiệp vừa và nhỏ, đặc biệt nơi không yêu cầu quá cao về vệ sinh:
- Bơm hóa chất, dầu thải, keo, mực in, chất tẩy rửa công nghiệp,…
Các mã máy bơm màng GODO kết nối Ren:
- BFQ-25, BFQ-40
- QBY3-15, QBY3-20, QBY3-25, QBY3-32, QBY3-40, QBY3-50, QBY3-65
- BFD-25, BFD-40
- DBY3-15 đến DBY3-65
Ưu điểm:
- Độ kín tốt, chịu áp lực cao.
- Thiết kế nhỏ gọn, thích hợp với các hệ thống giới hạn không gian.
- Giá thành hợp lý, dễ tìm linh kiện thay thế.
Nhược điểm:
- Tháo lắp phức tạp hơn Clamp.
- Cần đúng kỹ thuật siết ren, nếu không dễ gây rò rỉ hoặc nứt vỡ.
- Ít phù hợp trong môi trường cần vệ sinh thường xuyên.

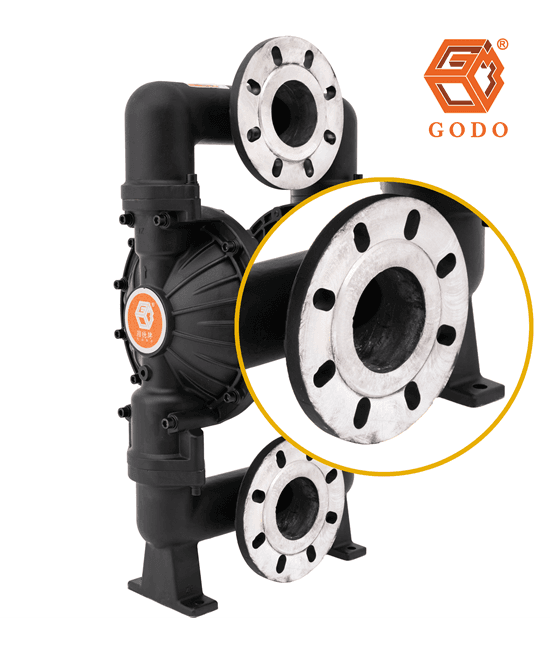

3. Kết nối Mặt bích (Flange)
Đặc điểm:
- Kết nối bằng mặt bích phẳng, bắt vít chặt, có gioăng làm kín giữa các bề mặt.
- Thiết kế cứng cáp, chắc chắn, chuyên dùng cho hệ thống công nghiệp lớn.
Ứng dụng: Lý tưởng cho hệ thống áp suất lớn, lưu lượng cao, môi trường hoạt động nặng:
- Nhà máy hóa chất, xử lý nước thải công nghiệp, khai khoáng, bột giấy, sản xuất sơn,…
Các mã máy bơm màng GODO kết nối Mặt bích:
- BFQ-50, BFQ-80
- QBY3-80, QBY3-100, QBY3-125
- BFD-50, BFD-80
- DBY3-80, DBY3-100, DBY3-125
Ưu điểm:
- Chắc chắn, chịu lực và chịu nhiệt tốt.
- Dễ thay thế gioăng hoặc linh kiện khi bảo trì.
- Đáp ứng tiêu chuẩn kết nối đường ống công nghiệp.
Nhược điểm:
- Giá thành và chi phí thi công cao hơn các loại khác.
- Cần kỹ thuật viên có tay nghề để tháo lắp.
- Chiếm không gian lớn hơn, không thích hợp cho hệ thống nhỏ.
Cách lựa chọn kiểu kết nối phù hợp
Để chọn đúng kiểu kết nối cho máy bơm màng, bạn nên cân nhắc những yếu tố sau:
| Yếu tố | Gợi ý lựa chọn |
|---|---|
| Loại chất lỏng | – Thực phẩm, dược phẩm → Clamp – Hóa chất thông thường → Ren hoặc Mặt bích |
| Áp suất và lưu lượng | – Hệ thống lớn, áp cao → Mặt bích – Áp trung bình → Ren – Áp thấp → Clamp |
| Tần suất bảo trì | – Cần vệ sinh thường xuyên → Clamp – Ít bảo trì → Ren hoặc Mặt bích |
| Ngân sách đầu tư | – Hạn chế chi phí → chọn Ren – Yêu cầu cao về độ bền → Mặt bích |
| Tiêu chuẩn ngành | – GMP, HACCP → ưu tiên Clamp – ISO công nghiệp → tuân thủ theo tiêu chuẩn đường ống |
Việc lựa chọn kiểu kết nối phù hợp cho máy bơm màng không chỉ là vấn đề kỹ thuật, mà còn ảnh hưởng trực tiếp đến hiệu quả vận hành, an toàn và chi phí bảo trì.
Mỗi loại kết nối: Clamp, Ren và Mặt bích đều có ưu nhược điểm và ứng dụng riêng. Để đạt hiệu quả tối ưu, hãy đánh giá kỹ nhu cầu của hệ thống và tiêu chuẩn ngành của bạn.
Trong trường hợp cần hỗ trợ chuyên sâu, đừng ngần ngại liên hệ các chuyên gia kỹ thuật GODO để được tư vấn lựa chọn bơm màng phù hợp nhất tại đây
