Giải nghĩa các thông số kỹ thuật của bơm màng GODO
Bơm màng là thiết bị quan trọng trong nhiều ngành công nghiệp như hóa chất, thực phẩm, sơn – keo – mực, xử lý nước thải… Để lựa chọn được model bơm phù hợp, người dùng cần nắm rõ ý nghĩa thông số kỹ thuật, cấu tạo và nguyên lý vận hành của bơm màng GODO. Nội dung dưới đây sẽ giúp bạn hiểu đầy đủ và chính xác hơn.
Thông số kỹ thuật cơ bản của bơm màng GODO
1.1. Vật liệu chế tạo (Material Pumps)
Các bộ phận “ướt” tiếp xúc trực tiếp với chất bơm cần được làm từ vật liệu phù hợp:
- Thân bơm: Nhựa PE/PTFE, Nhôm, Inox, Gang
- Màng bơm (Diaphragms): Santo, Cao su NBR/EPDM, Polyether, PTFE (Teflon), Super Teflon
- Van bi (Valve Balls): Santo, Cao su, PTFE, Inox 304
Việc chọn vật liệu đúng sẽ giúp bơm chống ăn mòn tốt, tăng tuổi thọ và đảm bảo an toàn khi vận hành.
1.2. Lưu lượng bơm
- Đơn vị: Lít/phút (L/min) hoặc m³/h
Lưu lượng được chọn theo nhu cầu thực tế của dây chuyền, giúp đảm bảo hiệu suất và tốc độ bơm ổn định.
1.3. Áp lực bơm
- Đơn vị: kg/cm² hoặc bar
- Áp lực quyết định khả năng đẩy xa – đẩy cao của bơm.
Bơm màng khí nén GODO thường hoạt động tối ưu trong mức 5–7 bar.

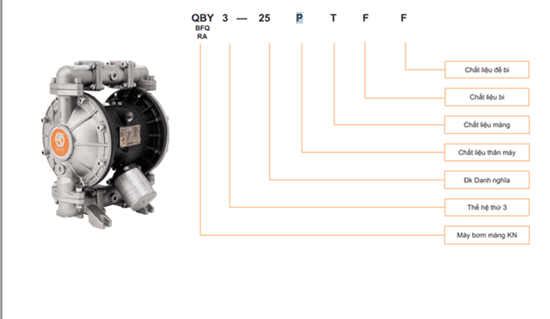

Nhận biết ký hiệu máy bơm màng GODO
- Ký hiệu Q : máy chạy bằng khí nén
- Ký hiệu D: máy chạy bằng điện
- Ký hiệu Y: đường kính ống hút xả theo chuẩn trung quốc
- Ký hiệu F: đường kính ống hút xả theo chuẩn châu âu
Cùng một mã máy thì máy chuẩn châu âu lực hút và lưu lượng khỏe hơn là máy chuẩn trung quốc
- Ký hiệu W: máy bơm màng thực phẩm
Chất liệu sử dụng inox 304 và 316L an toàn vệ sinh thực phẩm chống bám dính
- Ký hiệu CF: máy lót flo
Máy bơm màng mới tiết kiệm chi phí giảm giá thành: ở trong lót nhựa PVDF ngoài bọc gang giúp giảm giá thành máy tính năng tương tự như máy bơm vỏ PVDF nguyên khối
- Ký hiệu GD-15L-DZ2
Máy phun sơn khí nén sử dụng nhiều nhất là 3 đầu sơn, nhưng hiệu quả nhất nên lắp 2 đầu
- Ký hiệu BGZ:
Là máy chiết rót: chiết rót sản phầm như xăng dầu, sơn vv.. chiết rót hiệu quả nhất từ 10, 20l trở lên
- Ký hiệu QBF3:
Là máy bơm bột
- Số: 15, 20, 25 vv … 125
Số định danh tương ứng với site ống lắp đặt hút sả phù hơp theo inh hoặc theo mm theo bảng quy đổi
- 4 ký hiệu sau thì hiển thị chất liệu thân máy, màng, bi, đế bi
Thân máy bơm màng GODO
- Thân Gang (G/Q): cách nhận biết là sơn đen bề mặt bóng hơn
Ký hiệu G: dùng cho máy bé 15, 20, 25
Ký hiệu Q: dùng cho máy lớn 32 trở lên
- Thân Hợp kim nhôm (L): sơn đen, có 3 cổng xả
- Thân Inox (P, P316L): nhận biết màu xám đặc trưng và làm bằng vật liệu 304 và 316l
- Thân Nhựa pp (S): màu trắng
- Thân PVDF (F): màu be nhạt
Thân bằng nhựa PP và PVDF thì ứng dụng cho bơm hóa chất, axit vv có độ ăn mòn cao, PVDF chịu ăn mòn tốt hơn pp
Thân Inox thì thường dùng trong thực phẩm, y tế
Màng bơm GODO
- Santo (A), cao su (J), polyether (M), Teflon (T), super Teflon (T). super Teflon màng cao cấp hơn màng Teflon
Thường kết hợp 2 loại màng Santo và Teflon để đạt hiệu quả cao nhất: Santo đàn hồi tốt còn Teflon chịu mài mòn tốt
- Bi có 4 loại Santo (A), cao su (D), PTFE (F), inox (P) và tương ứng với 4 loại đế bị kèm theo
Những yếu tố cần biết trước khi chọn bơm màng
Khi lựa chọn bơm, cần xác định rõ tính chất chất lỏng:
- Chất bơm là gì? (Tên, công thức hóa học)
- Nồng độ: %
- Độ nhớt: cSt hoặc cPs
- Nhiệt độ chất bơm: ºC
- Loại chất bơm: Hóa chất lỏng, axit, kiềm, dầu, dung môi, thực phẩm, bùn loãng, sơn, keo, mực in…
Biết rõ các yếu tố trên giúp lựa chọn vật liệu thân bơm – màng bơm – van bi chính xác, tránh mòn – kẹt – hỏng bơm trong quá trình vận hành.
Cấu tạo của bơm màng GODO
Một chiếc bơm màng GODO điển hình gồm 4 bộ phận chính:
3.1. Cổng kết nối hút – xả (1)
Kết nối với ống dẫn chất lỏng.
Có thể xoay linh hoạt 0–180°, dễ dàng đổi hướng lắp đặt theo hệ thống.
3.2. Thân bơm / Buồng bơm (2)
Là nơi chứa và dẫn chất bơm.
Có hai buồng bơm đối xứng nhau.
Toàn bộ buồng bơm tiếp xúc trực tiếp với chất lỏng, vì vậy vật liệu phải tương thích và chống ăn mòn tốt.
3.3. Màng bơm – Van bi – Đế van (3)
Gồm 2 màng bơm và 4 van bi một chiều.
Đây là bộ phận quan trọng nhất, quyết định khả năng hút – đẩy, độ bền và hiệu suất của bơm.
Màng bơm GODO được thiết kế đặc biệt để chống mài mòn, chịu hóa chất mạnh, kéo dài tuổi thọ.
3.4. Bộ van khí (Air Valve) – Bộ phận phân phối khí (4)
Điều phối khí nén luân phiên sang hai buồng bơm.
Khi van khí hoạt động nhịp nhàng, bơm sẽ vận hành ổn định, không giật cục và không bị kẹt màng.
Nguyên lý hoạt động của bơm màng GODO
Bơm màng GODO hoạt động hoàn toàn bằng khí nén, không dùng motor điện.
Quá trình vận hành gồm 2 chu kỳ liên tiếp:
Chu kỳ 1:
Khí nén vào buồng khí thứ nhất → đẩy màng sang một phía → tạo áp lực đẩy chất lỏng ra ngoài.
Chu kỳ 2:
Khi màng bên này dịch chuyển, màng đối diện sẽ tạo áp lực hút chất lỏng vào buồng bơm.
Hai chu kỳ lặp đi lặp lại liên tục giúp bơm vận chuyển chất lỏng một cách êm, đều, ổn định.
>>> Xem thêm: Bơm mực in flexo
Những yếu tố quyết định khi chọn mua bơm màng
Khi lựa chọn bơm màng GODO, 3 yếu tố quan trọng nhất cần xem xét:
Tính chất hóa học của chất bơm như: Độ đặc độ nhớt, thành phần hóa học, nồng độ, nhiệt độ chất bơm
Màng bơm và van bi – chịu hóa chất trực tiếp, quyết định tuổi thọ bơm.
Buồng bơm (thân bơm) – phải tương thích với tính chất chất bơm.
Tất cả các vật liệu trên phải kháng được hóa – lý của chất bơm để bơm hoạt động lâu dài và an toàn.
