Máy bơm màng thân gang – Cấu Tạo, Nguyên Lý, Ứng Dụng & Hướng Dẫn Sử Dụng

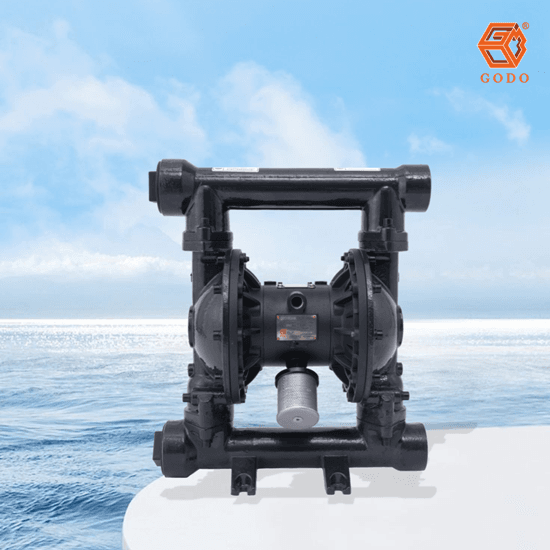

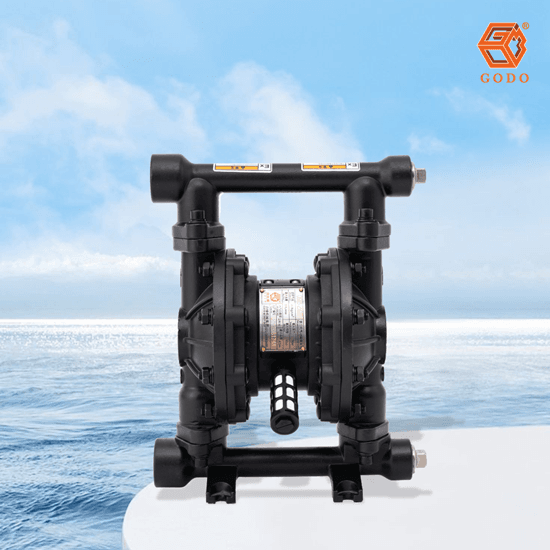

Máy bơm màng thân gang là loại bơm màng khí nén công nghiệp, nổi bật với thân bơm làm bằng gang cao cấp. Loại bơm này hoạt động theo nguyên lý chuyển động qua lại của màng bơm, sử dụng khí nén làm nguồn năng lượng chính để hút và đẩy chất lỏng.
Sự khác biệt chính của bơm màng thân gang so với các loại bơm màng khác là chất liệu vỏ bơm, trong khi cấu tạo và nguyên lý hoạt động cơ bản là giống nhau.
Cấu tạo máy bơm màng thân gang
Máy bơm màng thân gang có cấu tạo gồm 4 bộ phận chính như các máy bơm màng thông thường bao gồm: vỏ bơm màng làm bằng chất liệu gang, màng bơm đa dạng chất liệu, bộ phận phối khí đa tác dụng và các phụ kiện lắp đặt van, bi, đế.
Vật liệu thân bơm bằng gang giúp bơm màng thân gang chịu lực tốt, sử dụng hiệu quả, bển bỉ tuy nhiên gang chịu ăn mòn kém chính vì vậy dòng bơm này không thích hợp dùng bơm chất lỏng ăn mòn hay chất lỏng mài mòn
Màng bơm sử dụng cho bơm màng thân gang được dùng nhiều nhất là màng santo, cao su buna và neo vì đây là các loại vật liệu màng thông thường phù hợp với hầu hết các chất lỏng lại có giá cả phải chăng
Phụ kiện đi kèm máy bơm màng thân gang được phân theo hãng sản xuất, mỗi hãng bơm có các loại phụ kiện tương thích khác nhau
Các bộ phận của máy bơm màng đều quan trọng tuy nhiên việc lựa chọn chất liệu màng bơm vẫn quan trọng hơn cả, sao cho phù hợp với lưu chất bơm để không làm giảm tuổi thọ máy bơm màng.
Máy bơm màng thân gang hoạt động theo nguyên lý hút đẩy, chất bơm được hút vào cổng vào và đẩy ra từ cổng ra với lưu lượng bơm được điều chỉnh nhờ bộ phận phối khí. Bộ phận phối khí còn có tác dụng tự động bơm dầu bôi trơn máy và hút hơi ẩm tránh làm máy nhanh bị ăn mòn.
>>> Xem thêm: Máy bơm màng thân nhựa PVDF – Giải pháp hàng đầu cho hóa chất ăn mòn
Nguyên lý hoạt động máy bơm màng
Máy bơm màng thân gang hoạt động dựa trên 3 quy trình chính:
Quy trình Bơm Mồi: Máy có khả năng tự mồi, giúp tiết kiệm thời gian và chi phí vận hành.
Quy trình Hút Chất Lỏng:
- Khí nén làm cho màng bơm chuyển động, làm giảm áp suất trong buồng bơm.
- Khi áp lực buồng hút giảm, van hút mở, chất lỏng được hút vào buồng bơm (có 2 buồng bơm tương ứng với 2 van hút/xả).
Quy trình Đẩy Chất Lỏng:
- Khi một buồng bơm thực hiện chức năng hút, buồng còn lại sẽ thực hiện chức năng đẩy.
- Áp lực khí nén đẩy màng bơm, buộc chất lỏng trong buồng bơm đi qua van xả và thoát ra cổng ra.
- Quá trình hút và đẩy diễn ra luân phiên cho đến khi bơm dừng hoạt động.
- Bộ phận phối khí có vai trò quan trọng, không chỉ điều chỉnh lưu lượng bơm mà còn tự động bơm dầu bôi trơn và hút hơi ẩm, giúp bảo vệ các bộ phận bên trong.
Ưu điểm và nhược điểm của máy bơm màng thân gang
Ưu điểm bơm màng thân gang
- Chất liệu: Thân máy làm bằng gang, có khả năng chịu lực, mài mòn cơ học tốt. Màng bơm thường làm từ các vật liệu chịu hóa chất như PTFE (Teflon).
- Nguyên lý hoạt động: Sử dụng khí nén làm nguồn năng lượng, tạo ra lực hút đẩy để di chuyển chất lỏng.
- An toàn: Không dùng điện, thích hợp với môi trường dễ cháy nổ như bơm xăng dầu.
- Linh hoạt: Có thể bơm nhiều loại chất lỏng khác nhau, kể cả chất lỏng đặc, có hạt hoặc có hóa chất.
- Tự mồi và chạy khô: Có thể tự hút chất lỏng và hoạt động được khi không có chất lỏng trong buồng bơm mà không bị hư hỏng.
- Độ bền cao: Thân gang chịu được áp lực và tác động cơ học tốt.
Ưu điểm nổi bật của bơm màng thân gang là lớp vỏ cứng, khả năng chịu lực tốt, sử dụng thích hợp với môi trường nhiệt độ cao, nhược điểm của loại bơm này là giá thành cao hơn các dòng bơm thông thường cùng ứng dụng.
Nhược điểm của bơm
- Giá thành cao hơn các dòng bơm vỏ nhôm/nhựa,
- Chịu ăn mòn kém (đặc biệt với axit, bazơ, hóa chất ăn mòn mạnh).
>>> Xem thêm: Máy Bơm Màng Thân Nhựa PP GODO: Giải Pháp Bơm Hóa Chất Đa Năng và Tiết Kiệm
Ứng dụng của máy bơm màng thân gang
Máy bơm màng thân gang được ứng dụng rộng rãi, đặc biệt trong các ngành công nghiệp và dây chuyền sản xuất:
- Phù hợp nhất: Bơm các loại chất thải, bùn thải, bùn loãng, chất lỏng cơ học, bột khô (như bột cà phê), và chất lỏng có cặn.
- Có thể sử dụng: Bơm sơn, bơm keo đặc, bơm mực, bơm cao su, xăng dầu.
Lưu ý quan trọng: Không nên dùng để bơm hóa chất, axit, bazo vì gang dễ bị ăn mòn, làm giảm tuổi thọ và hiệu suất của máy.
Các lỗi thường gặp và cách khắc phục
Một số nguyên nhân dẫn đến việc máy bơm khí nén dừng hoạt động. Việc kiểm tra để tìm nguyên nhân được thực hiện từ ngoài vào trong của máy bơm
Nguồn khí
Nguồn khí cấp cho máy bơm màng khí nén dao động trong khoảng 2bar đến 8.4 bar.khi nguồn khí cấp cho máy không đủ sẽ làm cho thanh trượt trong buồng khí không hoạt động hoặt hoạt động quá yếu làm cho màng không dao động được.
Nguồn khí quá cao đột ngột sẽ làm cho màng bị rách.
Nếu nguồn khí vẫn đảm bảo đủ công suất theo yêu cầu của máy mà bơm vẫn không hoạt động thì ta tiến hành kiểm tra buồn khí
Thanh trượt
Mở buồng khí và kiểm tra thanh trượt và các trục bên trong xem có thanh trượt có bị lệch không, các thành phần khác trong buồng khí có hoạt động trơn tru không, các miếng đệm có vị lệch hoặc rách không?nếu phát sinh bộ phận nào vỡ hỏng thì phải thay thế.
lắp đặt bộ chế hòa khí và tiến hành thử lại, nếu máy không chạy tiếp tục tiến hàng kiểm tra bi và đế bi
Bi và đế bi
Tháo ống dẫn trên và ống dẫn dưới để kiểm tra 4 vị trí bi và đế bi.Nếu có hiện tượng bi và đế bi bị kênh hoặc mòn thì bi và đế bi phải thay mới.
Trường hợp bi và đế bi không có gì bất thường thì kiểm tiến hành kiểm tra màng bơm
Màng bơm
Màng trong bơm màng có thể được lắp màng đơn hoặc màng đôi. tiến hàng tháo buồng bơm sẽ quan sát được màng bơm xem có bị rách không. Nếu màng rách thì phải thay màng mới.
Nếu màng của máy bơm không có vấn đề gì thì tiếp tục tiến hành kiểm tra phần bên trong của thân bơm.
Các loại vòng đệm
Khi mở phần bên trong của thân bơm, các vị trí vòng đệm của trục liên kết có thể bị mòn, lệch gây nên hiện tượng thoát khí làm máy bơm chạy yếu hoặc dừng hẳn.Nếu các vòng đệm có hiện tượng trên phải tiến hành thay thế mới để đảm bảo khí không bị thoát ra ngoài giúp bơm chạy khỏem, đúng công suất.
Sự cần thiết của bộ lọc khí cấp dầu
Khí nén có chứa tạp chất và hơi nước, qua thời gian dài các tạp chất sẽ tích tụ trong buồng chế hòa khí sẽ ảnh hưởng xấu đến các vòng đệm bên trong làm cho máy bơm yếu đi hoặc ngừng hoạt động.Bộ lọc khí cấp dầu sẽ giúp cho nguồn khí sạch và cấp dầu bôi trơn cho các bộ phận bên trong giúp bộ chế hòa khí hoạt động tốt hơn.
Hướng dẫn vận hành bơm màng
- Việc cấp khí cho máy phải được thực hiện một cách từ từ
- Trong quá trình tháo lắp máy nên thực hiện tra dầu mỡ cho các vị trí trong buồng khí và thân máy
- Phòng ngừa các dị vật đi vào đường cấp nguyên liệu làm hỏng bi và rách màng
- Thời gian hoạt động trong ngày của bơm không quá dài sẽ giúp màng bơm, bi và đế bi có thời gian hồi phục giúp máy bơm sẽ bền hơn
Nhiệt độ và độ ăn mòn phải được xem xét kỹ lưỡng để xác định được thân và màng bơm phù hợp, tránh tình trạng nhiệt độ quá cao, tính ăn mòn cao, tính ma sát cao làm nhanh hỏng màng, bi và thân bơm.
Sử dụng bơm màng thân gang cần lưu ý
- Sử dụng bơm màng thân gang thường xuyên kiểm tra bơm, bảo dưỡng bơm định kỳ và vệ sinh máy bơm
- Sử dụng bơm màng thân gang nếu có sự cố hay bất thường cần ngừng sử dụng, kiêm tra và khắc phục lỗi máy bơm ngay
- Ngắt nguồn khí nén khi thực hiện khắc phục các sự cố máy bơm màng
Lợi ích của máy bơm màng thân gang GODO so với các loại máy bơm màng thông thường
Máy bơm màng thân gang có nhiều ưu điểm vượt trội, đặc biệt khi sử dụng bơm bột hoặc các chất lỏng cơ học. Ngoài ra, sử dụng máy bơm màng thân gang GODO còn có rất nhiều ưu điểm so với các dòng máy bơm màng khác.
- Máy bơm màng thân gang dùng bơm bột, bơm chất thải, bùn thải hiệu quả nhất
- Máy có thể chạy khô không sinh nhiệt không lo nóng máy
- Máy được thiết kế đơn giản, dễ tháo lắp
- Máy có độ bền cao, ít hư hỏng, giảm thiểu chi phí sửa chữa, thay thế phụ tùng
- Máy có khả năng tự ngắt khi nghẽn giúp hạn chế rủi ro xảy ra
- Máy phù hợp làm việc trong môi trường nóng ẩm, nhiệt độ cao không lo cháy nổ, cực kỳ an toàn
- Máy bơm màng thân gang phù hợp sử dụng trong các nhà máy xử lý chất thải, các nhà máy bơm bột, bơm bùn loãng, …
- Khả năng tự mồi cao, hiệu quả sử dụng cao
- Bơm màng GODO có nhiều model dải công xuất lớn từ 0.77m3/h đến 120m3/h
Ngoài ra, máy bơm màng thân gang GODO còn rất nhiều lợi ích khác tương tự như các loại máy bơm màng thông thường. Qúy khách có nhu cầu cần tư vấn máy bơm màng hãy liên hệ ngay với GODO Việt Nam theo số hotline để hưởng chính sách ưu đãi nhất về giá và hậu mãi say bán hàng.
