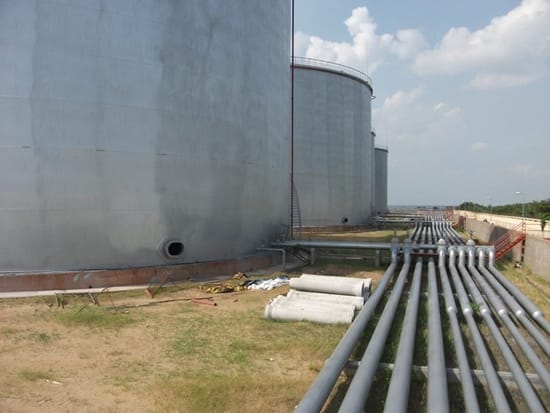

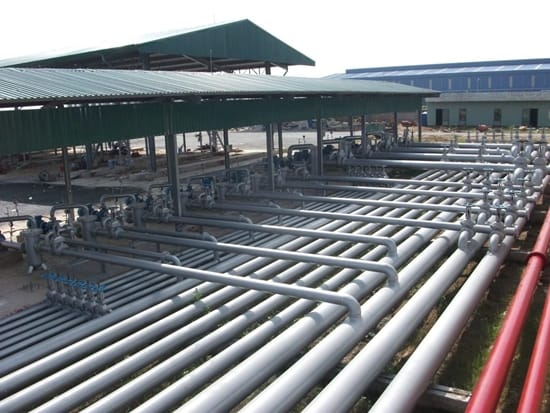

Trong hệ thống máy bơm màng khí nén (AODD), nếu máy bơm được coi là “trái tim” thì hệ thống đường ống công nghiệp chính là “mạch máu”. Việc thiết kế và lựa chọn đường ống đúng tiêu chuẩn quyết định đến 80% hiệu suất vận hành và tuổi thọ của toàn bộ hệ thống.
Dưới đây là các vai trò then chốt của đường ống công nghiệp khi kết hợp với máy bơm màng:
Dẫn truyền chất lỏng an toàn và hiệu quả
Vai trò cơ bản nhất là tạo ra một lộ trình kín để vận chuyển chất lỏng từ nguồn cấp đến điểm sử dụng.
- Đảm bảo lưu lượng: Đường ống có kích thước phù hợp giúp duy trì lưu lượng tối đa của bơm màng, tránh hiện tượng “thắt nút cổ chai” làm giảm năng suất.
- Ngăn chặn rò rỉ: Hệ thống đường ống vững chắc với các mối nối (bích, ren, camlock) giúp bảo vệ môi trường làm việc, đặc biệt quan trọng khi bơm các hóa chất độc hại, axit hoặc dung môi dễ cháy.
Tối ưu hóa áp suất và giảm tổn thất năng lượng
Đường ống đóng vai trò trực tiếp trong việc quản lý áp suất của hệ thống:
- Giảm ma sát: Độ nhẵn bề mặt trong của ống (như ống inox, ống nhựa uPVC/PVDF) giúp giảm lực cản ma sát, từ đó máy bơm không phải làm việc quá tải để thắng lực cản này.
- Hạn chế sụt áp: Việc tính toán đường kính ống (thường lớn hơn hoặc bằng kích họng xả của bơm) giúp giảm thiểu hiện tượng sụt áp trên quãng đường vận chuyển dài.
Bảo vệ máy bơm màng (Chống xâm thực và rung lắc)
Thiết kế đường ống đầu vào và đầu ra ảnh hưởng trực tiếp đến độ bền của màng bơm và van:
- Tại đầu hút (Suction): Đường ống phải đủ lớn và ngắn nhất có thể để tránh hiện tượng xâm thực (cavitation) – nguyên nhân hàng đầu gây rách màng bơm và hỏng bi đế.
- Tại đầu xả (Discharge): Hệ thống giá đỡ đường ống giúp triệt tiêu các rung động cơ học sinh ra từ chu kỳ nén-đẩy của bơm màng, ngăn chặn việc làm nứt vỡ các đầu kết nối trên thân bơm.
>>> Xem thêm: Vai trò của van khí nén và cách vệ sinh hoặc bảo trì bộ phận van khí nén cho máy bơm màng
Điều tiết và kiểm soát dòng chảy
Đường ống không chỉ là ống dẫn đơn thuần mà còn là nơi lắp đặt các thiết bị phụ trợ để kiểm soát dòng chảy từ bơm màng:
- Van chặn/Van bi: Cho phép đóng ngắt hệ thống khi cần bảo trì bơm.
- Bộ giảm xung (Pulsation Dampener): Lắp trên đường ống để làm mịn dòng chảy, loại bỏ hiện tượng rung giật đặc trưng của bơm màng, giúp bảo vệ các thiết bị đo lường phía sau.
- Đồng hồ áp suất: Giúp người vận hành theo dõi tình trạng hoạt động của bơm thông qua áp suất trên đường ống.
Thích ứng với tính chất đặc thù của lưu chất
Tùy vào loại chất lỏng mà bơm màng đang xử lý, đường ống sẽ đóng vai trò tương ứng:
- Chống ăn mòn: Khi bơm hóa chất, đường ống đóng vai trò là lớp màng bảo vệ cuối cùng chống lại sự ăn mòn hóa học.
- Vệ sinh an toàn thực phẩm: Trong ngành thực phẩm/dược phẩm, đường ống vi sinh đảm bảo chất lỏng không bị nhiễm khuẩn và dễ dàng vệ sinh (CIP/SIP).
Lưu ý quan trọng khi lắp đặt đường ống cho bơm màng
- Kích thước ống: Tuyệt đối không sử dụng đường ống hút nhỏ hơn kích thước họng hút của máy bơm.
- Kết nối mềm: Nên sử dụng một đoạn ống mềm (hoses) nối giữa bơm và đường ống cứng để triệt tiêu rung động, tránh làm lỏng các mối nối ống theo thời gian.
- Độ dốc: Thiết kế đường ống có độ dốc phù hợp để tránh đọng khí hoặc đọng chất lỏng khi ngừng máy, đặc biệt với các chất dễ kết tủa hoặc đông đặc.
