Vai trò máy nén khí và cách tính công xuất máy nén khí phù hợp với model bơm màng

Vai trò máy nén khí và cách tính công xuất máy nén khí phù hợp với model bơm màng

Trong hệ thống bơm màng khí nén (AODD – Air Operated Double Diaphragm), máy nén khí không chỉ là thiết bị hỗ trợ mà đóng vai trò là “trái tim” cung cấp năng lượng. Việc hiểu rõ mối quan hệ này giúp tối ưu hóa hiệu suất làm việc và kéo dài tuổi thọ cho cả hai thiết bị.

Dưới đây là bài viết chi tiết về vai trò và các lưu ý kỹ thuật quan trọng:

Nguồn động lực duy nhất (Cung cấp năng lượng)

Khác với các dòng bơm điện sử dụng motor, bơm màng khí nén vận hành hoàn toàn dựa vào áp suất khí nén.

• Cơ chế: Máy nén khí cung cấp luồng khí vào bộ chia khí (Air Valve) của bơm. Áp lực khí nén đẩy màng bơm qua lại, tạo ra chu kỳ hút và đẩy chất lỏng.
• Tính linh hoạt: Vì không dùng điện, sự kết hợp này cực kỳ an toàn trong các môi trường dễ cháy nổ như kho xăng dầu, dung môi, hóa chất.

Điều khiển lưu lượng và cột áp

Máy nén khí đóng vai trò là “bộ điều khiển” gián tiếp cho công suất của bơm:

• Điều chỉnh lưu lượng: Bằng cách thay đổi lưu lượng khí nén đầu vào (thông qua van tiết lưu), người dùng có thể điều chỉnh tốc độ đập của màng bơm, từ đó kiểm soát chính xác lượng chất lỏng đầu ra.
• Điều chỉnh áp suất (Cột áp): Áp suất chất lỏng đầu ra của bơm màng thường tỷ lệ thuận với áp suất khí nén cung cấp (tỷ lệ 1:1). Nếu bạn cần đẩy chất lỏng lên cao hơn hoặc đi xa hơn, việc tăng áp suất trên máy nén khí là giải pháp trực tiếp.

>>> Xem thêm: Vai trò của bình tích áp khi sử dung máy bơm màng

Đảm bảo tính an toàn (Chống quá tải)

Vai trò của máy nén khí còn thể hiện ở khả năng tự điều tiết khi gặp sự cố:

• Tự động dừng khi tắc nghẽn: Khi áp suất đối đầu (áp suất trong đường ống xả) bằng với áp suất khí nén cung cấp, bơm màng sẽ tự động dừng lại mà không gây hỏng hóc hay cháy nổ.
• Không cần van giảm áp: Điều này giúp hệ thống vận hành bền bỉ hơn so với các dòng bơm cưỡng bức bằng điện.

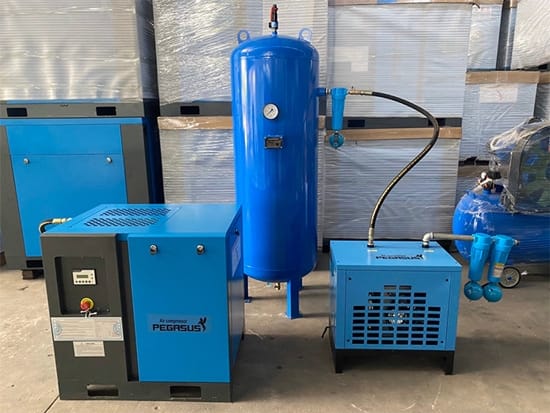

Các yêu cầu kỹ thuật đối với máy nén khí

Để bơm màng hoạt động ổn định, máy nén khí cần đáp ứng 3 yếu tố cốt lõi:

Chất lượng khí nén (Sạch và Khô)

Đây là yếu tố quan trọng nhất. Khí nén từ máy nén thường lẫn hơi nước, dầu và tạp chất.

• Hệ lụy: Nếu khí bẩn, bộ chia khí của bơm màng dễ bị kẹt, màng bơm nhanh rách hoặc bị đóng băng (ice-up) tại cổng xả khí.
• Giải pháp: Cần lắp thêm bộ lọc tách nước và sấy khô khí trước khi đưa vào bơm.

Lưu lượng khí (CFM/Lít phút)

Máy nén khí phải có công suất đủ lớn để duy trì lưu lượng khí liên tục.

• Nếu máy nén khí quá nhỏ, bơm sẽ hoạt động yếu, ngắt quãng hoặc không đạt được công suất thiết kế.
• Mẹo: Luôn chọn máy nén khí có lưu lượng thực tế cao hơn khoảng 20-30% so với nhu cầu tối đa của bơm.

Áp suất vận hành

Hầu hết các dòng bơm màng công nghiệp GODO hoạt động tốt nhất trong dải áp suất từ 2 đến 7 bar.

• Lưu ý: Không nên ép máy nén khí chạy ở áp suất quá cao (trên 8 bar) vì có thể làm giảm tuổi thọ màng bơm và các bộ phận làm kín (O-ring).

Thiết bị bổ trợ không thể thiếu: Bộ lọc điều áp (F.R.L)

Để kết nối hiệu quả giữa máy nén khí và bơm màng, người ta luôn sử dụng cụm F.R.L (Filter – Regulator – Lubricator):

1. Bộ lọc (Filter): Loại bỏ bụi bẩn và hơi nước.
2. Van điều áp (Regulator): Giữ áp suất khí vào bơm luôn ổn định, tránh tình trạng trồi sụt áp từ bình tích khí.
3. Bộ tra dầu (Lubricator): Phun một lượng dầu cực mỏng để bôi trơn bộ chia khí (tùy dòng bơm, có những dòng bơm không dầu – oil-free – thì không cần bước này).

Máy nén khí là nguồn sống của hệ thống bơm màng khí nén. Một hệ thống máy nén khí đủ công suất, khí sạch và khô sẽ giúp bơm màng vận hành êm ái, ít hỏng vặt và tiết kiệm chi phí bảo trì tối đa cho doanh nghiệp.

Việc lựa chọn máy nén khí có công suất phù hợp cho bơm màng khí nén (AODD) không chỉ dựa vào cảm tính mà cần dựa trên hai thông số kỹ thuật then chốt: Lưu lượng khí tiêu thụ (Air Consumption) và Áp suất vận hành (Operating Pressure).

Dưới đây là công thức và các bước tính toán chi tiết để bạn chọn được máy nén khí tối ưu:

Xác định thông số từ biểu đồ kỹ thuật của bơm

Mỗi model bơm màng đều có một Biểu đồ hiệu suất (Performance Curve). Bạn cần xác định:

• Lưu lượng chất lỏng cần bơm (GPM hoặc LPM): Bạn muốn bơm bao nhiêu lít trong 1 phút?
• Cột áp tổng (Head): Độ cao cần đẩy hoặc áp suất đối đầu trong đường ống.

Từ hai điểm này, tra trên biểu đồ sẽ ra được Lưu lượng khí nén tiêu thụ (thường tính bằng SCFM hoặc $m^3/phút$).

Công thức tính công suất máy nén khí (Ước tính nhanh)

Để đảm bảo hệ thống vận hành ổn định và có dự phòng, bạn có thể áp dụng công thức thực nghiệm sau:

Bước 1: Tính lưu lượng khí nén (Q)

Q (máy nén)= Q (bơm tiêu thụ) nhân 1.2 nhân 1.3

• 1.2: Hệ số bù trừ tổn thất áp suất trên đường ống và các khớp nối.
• 1.3: Hệ số dự phòng (giúp máy nén khí không phải chạy liên tục 100% tải, kéo dài tuổi thọ máy).

Bước 2: Quy đổi sang công suất động cơ (HP hoặc kW)

Thông thường, trong điều kiện tiêu chuẩn:

• 1 HP (0.75kW) máy nén khí trục vít tạo ra khoảng 0.1 m3/phút (100 lít/phút) ở áp suất 7-8 bar.
• 1 HP máy nén khí piston tạo ra khoảng 0.07 – 0.08 m3/phút.

Ví dụ: Nếu bơm màng của bạn tiêu thụ 500 lít khí/phút (0.5 m3/phút):

1. Lưu lượng cần thiết: $0.5 \times 1.2 \times 1.3 \approx 0.78 m3/phút.
2. Công suất máy nén khí tương ứng: 0.78 / 0.1 = 7.8 HP.Bạn nên chọn máy nén khí 10 HP (7.5 kW).

Lưu ý về áp suất vận hành

Bơm màng thường hoạt động trong dải áp suất 2 – 7 bar.

• Máy nén khí phổ thông thường có áp suất làm việc 8 bar hoặc 12 bar.
• Quan trọng: Bạn không cần máy nén khí có áp suất quá cao (như loại 12-15 bar) vì bơm màng sẽ nhanh hỏng màng nếu chạy áp cao liên tục. Quan trọng nhất là Lưu lượng (m3/phút) phải đủ.

Bảng tham khảo nhanh cho dòng bơm màng GODO

Các yếu tố khác cần xem xét

• Bình tích khí: Nên chọn bình tích có dung tích lớn để ổn định dòng khí, tránh máy nén khí phải khởi động/ngắt (start/stop) quá thường xuyên khi bơm màng đập.
• Sử dụng nhiều bơm: Nếu một máy nén khí cấp cho nhiều bơm màng cùng lúc, bạn phải cộng tổng lưu lượng tiêu thụ của tất cả các bơm trước khi nhân hệ số dự phòng.
• Chất lượng khí: Luôn lắp kèm bộ lọc đôi (lọc bụi + lọc nước) để bảo vệ bộ chia khí của bơm.
