Giải thích chi tiết Nguyên lý hoạt động hút xả của máy bơm màng

Máy bơm có lịch sử lâu đời, chúng ra đời từ năm 2000 trước Công nguyên. Để lấy nước, công cụ ban đầu được phát minh được gọi là shadoof. Ngay cả khi nó không hoạt động theo phương pháp cơ học, nó đã được nhiều người chấp nhận rộng rãi và phục vụ tốt nhất cho hoạt động bơm. Đây là cơ sở cho sự phát triển của máy bơm màng và có mặt trên thị trường từ năm 1854 trở đi. Phát minh cơ bản của bơm màng được thực hiện bởi J. Pease. Cho đến ngày nay, máy bơm màng ngày càng được sử dụng phổ biến trong các ngành công nghiệp. Vậy nguyên lý hoạt động của máy bơm màng như thế nào, cùng GODO tìm hiểu trong bài viết này nhé.

Nguyên lý hoạt động của máy bơm màng

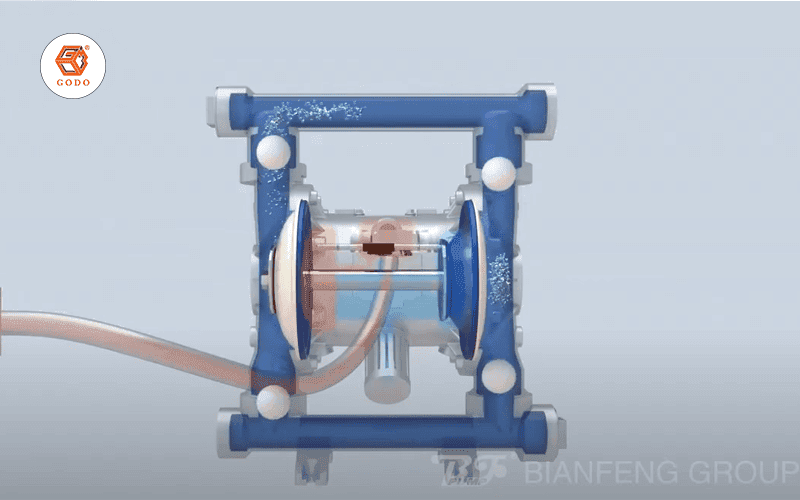

Bơm màng hoạt động trên cơ chế hoạt động tịnh tiến của màng bơm để hút đẩy chất lỏng, sử dụng khí nén hoặc động cơ điện làm nguồn động lực làm màng bơm hoạt động.

Máy bơm màng được cấu tạo gồm 2 màng bơm trái và phải, khi màng bơm bên trái co lại để tạo lực hút chất lỏng vào thì màng bơm bên phải lập tức giãn ra tạo lực đẩy chất lỏng ra ngoài và ngược lại khi màng bơm bên phải tạo lực hút chất lỏng đi thì màng bơm bên trái sẽ tạo lực đẩy chất lỏng. Các vị trí bi và đế bi sẽ đóng vai trò là van 1 chiều, giữ chất lỏng trong buồng bơm và chỉ cho chất lỏng đi ra theo 1 hướng. Hai màng bơm sẽ hoạt động liên tục, đều đặn và trái ngược nhau như vậy sẽ giúp việc vận chuyển không bị gián đoạn.

Máy bơm màng GODO phù hợp với hầu hết các loại chất lỏng có độ nhớt cao (Tối đa 10.000 cps).

Để có thể hiểu rõ hơn về nguyên lý hoạt động của bơm màng, Cùng GODO tham khảo một thí nghiệm nhỏ để thấy được cách thức hoạt động của bơm màng như thế nào nhé.

Thí nghiệm về nguyên lý hoạt động hút xả của bơm màng

Có thể thấy, máy bơm màng được ứng dụng rất nhiều trong đời sống. Một ống tiêm thực chất là dạng cơ bản của một máy bơm màng.

Nguyên-lý-hoạt-động-cơ-bản-của-bơm-màng

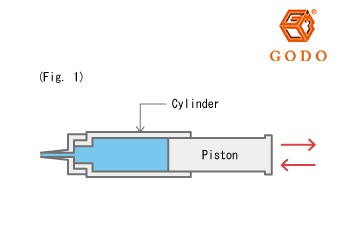

Hình 1

Khi kéo piston (như Hình 1), chất lỏng được kéo vào trong xi lanh. Khi đẩy piston về phía trước, chất lỏng được xả ra ngoài qua mũi kim ở đầu xi lanh.

Trong trường hợp này, chất lỏng đi vào và thoát ra từ cùng một điểm bằng một ống tiêm.

Nhưng chúng ta hãy xem xét trường hợp 2, một ví dụ có các điểm vào và ra riêng biệt.

Làm-rõ-nguyên-lý-hoạt-động-của-bơm-màng

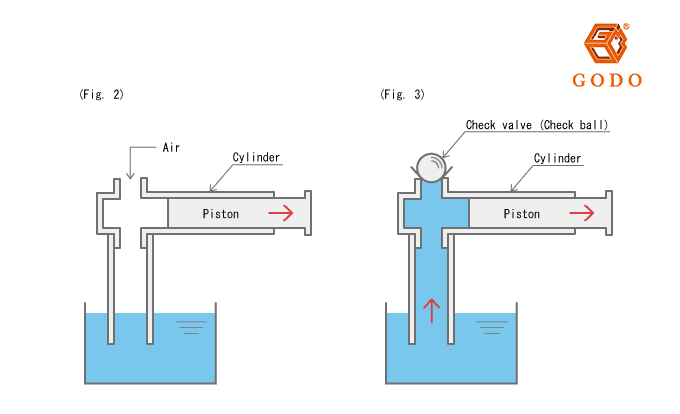

Hình 2 và hình 3

Trong hình 2, chất lỏng sẽ không được hút khi piston được kéo ra ngoài, chỉ có không khí được hút vào từ phía trên của xi lanh mà không kéo chất lỏng lên.

Bây giờ, chúng ta sẽ đặt một van một chiều hình cầu (viên bi hình cầu)  trên lỗ nơi không khí đi vào trong Hình 2. Sau đó, như trong Hình 3, không khí không còn chảy vào nữa, áp suất được tạo ra bên trong hình trụ, chất lỏng được hút lên.

Nếu van một chiều (viên bi)  rất nhẹ, một lượng nhỏ chất lỏng có thể được xả ra ngoài, nhưng chủ yếu là trở lại bể chứa.

Nếu van một chiều (viên bi)  khá nặng, toàn bộ lượng nước được hút lên sẽ quay trở lại bể chứa.

Hình-4-nguyên-lý-hoạt-động-của-bơm-màng

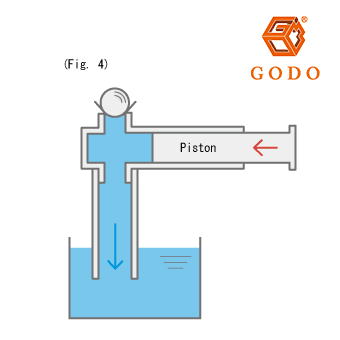

Hình 4

Tiếp theo, chúng ta hãy nhấn pít-tông. (Hình 4)

Nếu van một chiều (viên bi)  rất nhẹ, một lượng nhỏ chất lỏng có thể được xả ra ngoài, nhưng chủ yếu là trở lại bể chứa.

Nếu van một chiều (viên bi)  khá nặng, toàn bộ lượng nước được hút lên sẽ quay trở lại bể chứa.

Bây giờ, chúng ta đặt một van một chiều khác, ở phía dưới của xi lanh theo hướng ngăn dòng chảy ngược.

Hình-5---Hình-6-nguyên-lý-hoạt-động-của-bơm-màng

Hình 5 và hình 6

Trong trường hợp này, do van một chiều phía dưới, chất lỏng bên trong xi lanh không quay trở lại bể chứa, như trong Hình 5, và đẩy van một chiều phía trên lên và chảy ra ngoài.

Khi piston được dịch chuyển ra ngoài, lúc này một khi van một chiều phía trên đóng lại, phía dưới sẽ mở ra và chất lỏng được hút vào xi lanh.

Lưu ý rằng không có dòng chảy ngược từ phía trên vào lúc này. (Hình 6)

Như được minh họa ở đây, van một chiều hoạt động để di chuyển chất lỏng theo một hướng, đây là chức năng chính cần thiết đối với một máy bơm màng.

Trên đây là nguyên lý hoạt động hút và xả của bơm màng, hy vọng có thể giúp cho bạn hiểu hơn về  bơm màng.

Nếu bạn đang muốn lựa chọn bơm màng chính chất lượng với giá cả cạnh tranh. Hãy liên hệ ngay với GODO qua hotline: 0969928169 để được hỗ trợ nhanh nhất nhé!

GODO luôn sẵn sàng lắng nghe và hỗ trợ bạn.

Video nguyên lý hoạt động của máy bơm màng
